中原光電子研究所

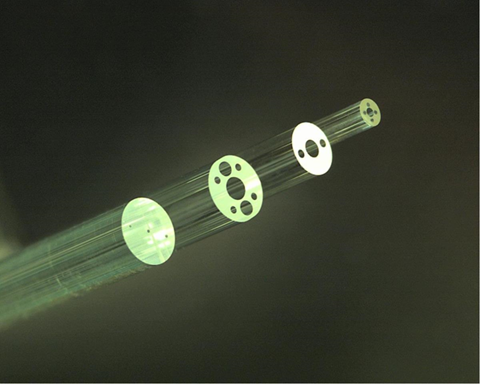

5穴管　Φ4/5xΦ1mm

2穴管2

2穴管3

７穴管

• 外径： φ2
• 内径： 中心穴φ0.8、左右穴φ0.5 pcd=1.3、4穴φ0.23 pcd=1.35
• 長さ： ～1000mm
• 材質： 石英

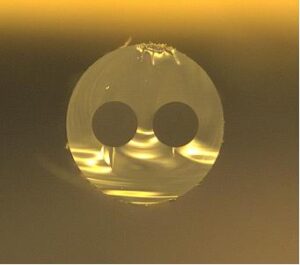

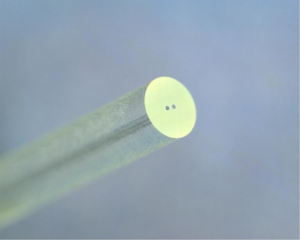

2穴管1

• 外径： φ1.8
• 内径： φ0.128、ピッチ0.25
• 長さ： ～1000mm
• 材質： ホウケイ酸ガラス

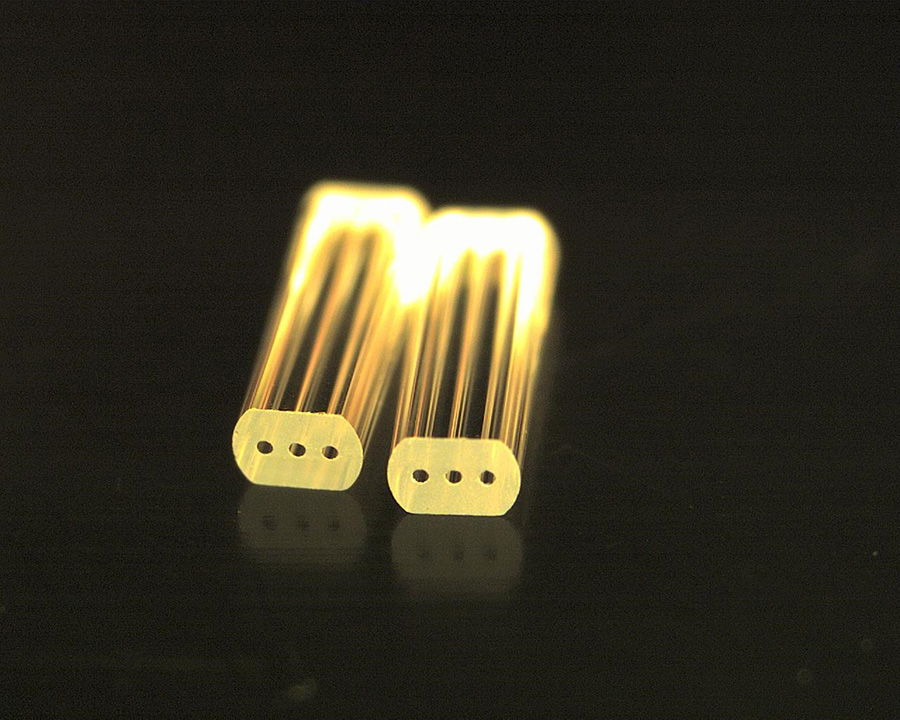

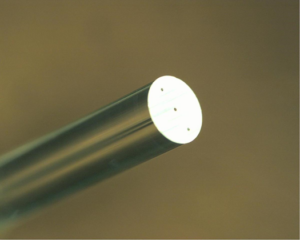

3穴管1

• 外径： φ2
• 内径： φ0.1、ピッチ0.67
• 長さ： ～1000mm
• 材質： 石英

3穴管2

• 外径： φ7
• 内径： φ1.3 p.c.d.=3.5
• 長さ： ～1000mm
• 材質： 石英

WD-cut2穴管

• 外径： φ1、高さ0.7
• 内径： φ0.127、ピッチ0.5
• 長さ： ～1000mm
• 材質： ホウケイ酸ガラス

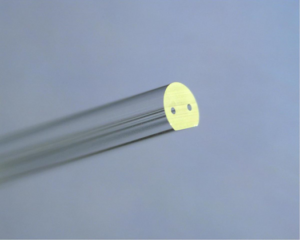

D-cut2穴管

• 外径： φ1、高さ0.85
• 内径： φ0.127、ピッチ0.5
• 長さ： ～1000mm
• 材質： ホウケイ酸ガラス

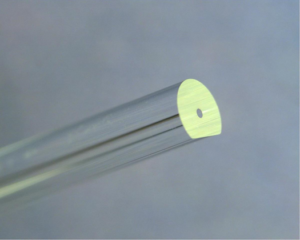

D-cut管１

• 外径： φ1、高さ0.85
• 内径： φ0.127
• 長さ： ～1000mm
• 材質： ホウケイ酸ガラス

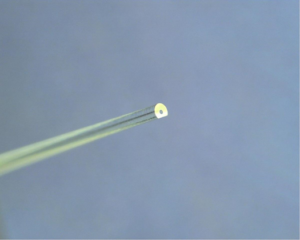

D-cut管２

• 外径： φ0.5、高さ0.4
• 内径： φ0.127
• 長さ： ～1000mm
• 材質： ホウケイ酸ガラス

3芯WD-cut管

• 外径： φ1、高さ0.7
• 内径： φ0.127、ピッチ0.25
• 長さ： ～3mm
• 材質： ホウケイ酸ガラス

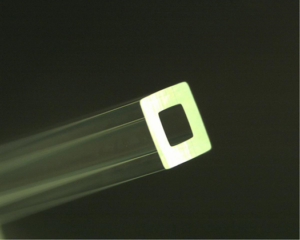

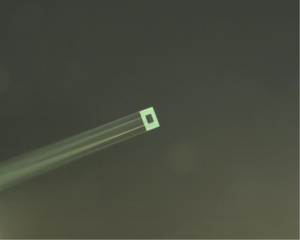

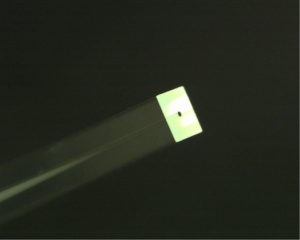

四角管１

• 外径： □0.6
• 内径： □0.24
• 長さ： ～1000mm
• 材質： 石英

四角管２

• 外径： □1
• 内径： □0.57
• 長さ： ～1000mm
• 材質： 石英

四角管３

• 外径： □2
• 内径： □1
• 長さ： ～1000mm
• 材質： 石英

四角管４

• 外径： □1.5
• 内径： □1
• 長さ： ～1000mm
• 材質： 石英

四角管５

• 外径： □0.4
• 内径： φ0.005
• 長さ： ～1000mm
• 材質： 石英

四角管６

• 外径： □1.4
• 内径： φ0.15
• 長さ： ～1000mm
• 材質： 石英

四角管７

• 外径： □1
• 内径： φ0.265
• 長さ： ～1000mm
• 材質： 石英

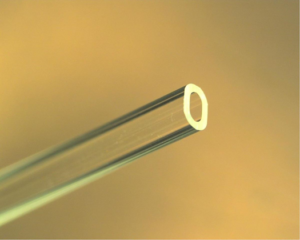

長円管

• 外径： 高さ1、幅1.5
• 内径： 高さ0.5、幅1
• 長さ： ～1000mm
• 材質： 石英

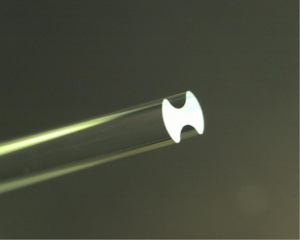

ボウタイロッド

• 外径： φ1.8、凹みR0.9
• 内径： -
• 長さ： ～1000mm
• 材質： 石英

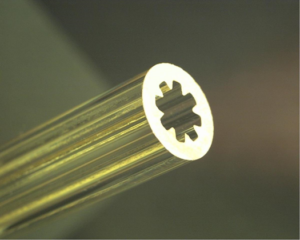

内部突起付管

• 外径： φ7.5
• 内径： -φ4.8、突起高さ0.8
• 長さ： ～1000mm
• 材質： 石英

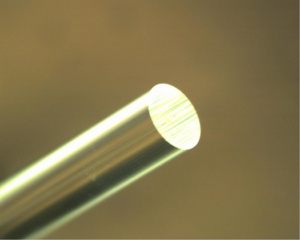

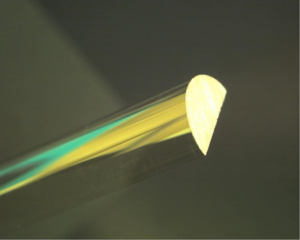

半円ロッド

• 外径： φ8、高さ4
• 内径： -
• 長さ： ～1000mm
• 材質： 石英

□2.5mmクロス

ファイバサポート管

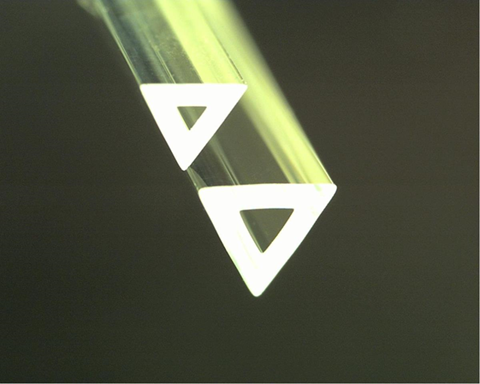

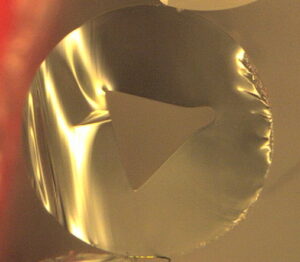

外径Φ1三角管
